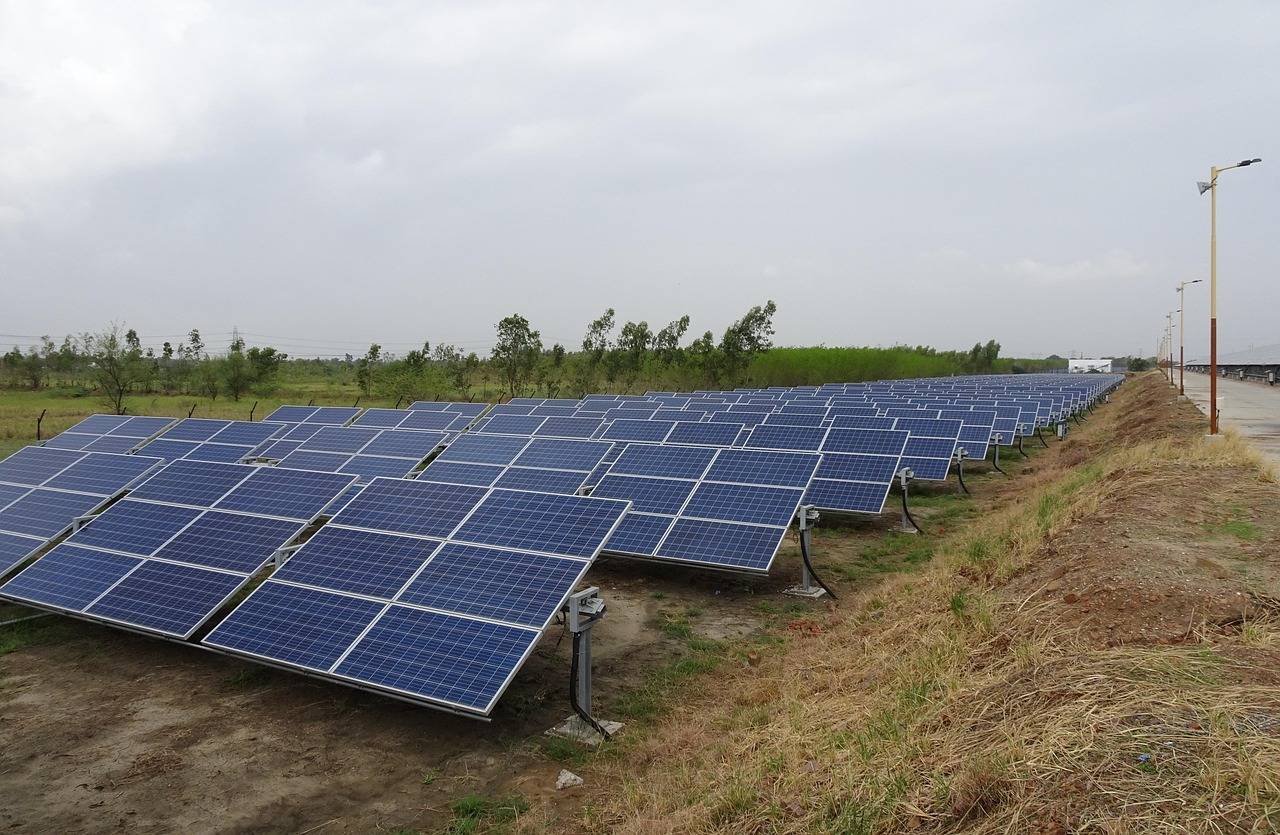

Jak rozmieścić panele fotowoltaiczne na dachu domu?

Jak rozmieścić panele fotowoltaiczne na dachu domu tak, aby uzyskać najwyższy uzysk energii i bezpieczeństwo montażu? Najszybciej: ustaw azymut możliwie blisko południa, zachowaj kąt nachylenia w granicach 30–40 stopni, unikaj cienia i zostaw wymagane odstępy od krawędzi oraz między rzędami, zapewniając dobrą wentylację pod modułami [1][2][3][4][5][6][7]. Dla układu wschód zachód zaakceptuj bardziej równomierną, ale niższą moc szczytową, a na dachach płaskich stosuj konstrukcje wsporcze i odpowiedni rozstaw, zwykle rzędu 50–70 cm między rzędami, aby nie zacieniały się wzajemnie [1][2][3][5].

Co oznacza prawidłowe rozmieszczenie paneli na dachu?

Prawidłowe rozmieszczenie paneli fotowoltaicznych to świadome zaplanowanie położenia, kąta, kierunku i odstępów w taki sposób, aby maksymalizować uzysk energii oraz trwałość i bezpieczeństwo instalacji, przy jednoczesnym zapewnieniu serwisu i wentylacji [1][2]. Obejmuje to dobór orientacji względem stron świata, ustalenie kąta nachylenia, wyznaczenie stref brzegowych i odległości między modułami, unikanie zacienienia oraz dopasowanie konstrukcji montażowej do geometrii i rodzaju pokrycia dachu [1][2][3][4][5][8][9][7].

W planie należy też przewidzieć sposób prowadzenia okablowania, lokalizację falownika oraz elementy zabezpieczeń, tak aby zachować zgodność z zasadami bezpiecznego montażu i trwałości połączeń z połacią [4][5][8][7]. Dobór układu pionowego lub poziomego względem połaci powinien wynikać z realnej dostępnej powierzchni i rozmieszczenia przeszkód na dachu [1][9].

Jak dobrać orientację względem stron świata?

Azymut, czyli kierunek ustawienia modułów, w największym uproszczeniu powinien być jak najbliższy południa, co zazwyczaj zapewnia najwyższą roczną produkcję energii [1][10]. Układ południowo wschodni i południowo zachodni daje zwykle bardzo dobre wyniki, a konfiguracja wschód zachód rozkłada produkcję bardziej równomiernie na poranek i popołudnie, choć z niższą mocą szczytową [1][10].

Orientacyjne relacje uzysków względem południa pokazują skalę kompromisu: południe 100 procent, południowy wschód lub południowy zachód 95–97 procent, wschód lub zachód 80–85 procent, północny wschód lub północny zachód 65–72 procent, północ 55–65 procent [1]. Dzięki temu można świadomie zdecydować, czy ważniejsza jest maksymalna energia roczna, czy bardziej płaski profil dobowy [1][10].

Jaki kąt nachylenia jest optymalny?

Dla warunków w Polsce często wskazuje się kąt 30–40 stopni jako zakres optymalny lub bardzo korzystny na dachach skośnych, co przekłada się na wysokie uzyski roczne [2][3][7]. Kąt nachylenia wprost wpływa na ilość wyprodukowanej energii w skali roku, dlatego jest jednym z kluczowych parametrów planowania rozkładu modułów [2][7].

Niewielkie odchylenia od optimum nie muszą dramatycznie obniżać produkcji. Przy różnicy rzędu 15 stopni straty mogą nie przekraczać około 4 procent, co bywa akceptowalne, jeśli wymuszają je warunki połaci. Na dachach płaskich typowo stosuje się konstrukcje z kątem 30–40 stopni, a czasem 15–20 stopni jako kompromis między uzyskiem a zagęszczeniem modułów i oddziaływaniem wiatru [3][5]. Wzrost kąta sprzyja samooczyszczaniu i zsuwaniu się śniegu, ale powiększa wysokość konstrukcji, co na dachu płaskim może zwiększać ryzyko zacienienia kolejnych rzędów [2][5][6].

Jak unikać zacienienia?

Zacienienie to jeden z najsilniejszych czynników obniżających wydajność instalacji, ponieważ nawet częściowe przysłonięcie pojedynczych modułów może redukować uzysk całego łańcucha połączonych paneli [9][7]. Należy identyfikować i omijać strefy cienia od kominów, lukarn, anten, drzew oraz elementów sąsiednich rzędów, a rozkład na połaci projektować tak, by te wpływy były minimalne przez możliwie dużą część dnia i roku [9][7].

Na dachach płaskich trzeba zwrócić szczególną uwagę na wysokość konstrukcji i odległości między rzędami, ponieważ zbyt mały rozstaw prowadzi do zacieniania kolejnych modułów przy niższym położeniu słońca [2][5]. W praktyce zaleca się utrzymanie odstępu między rzędami na poziomie co najmniej około 50–70 cm, z uwzględnieniem wysokości i kąta ustawienia, aby ograniczyć wzajemne cienie [2].

Jakie odstępy zachować od krawędzi i między modułami?

Odstępy od krawędzi dachu oraz kalenicy powinny zapewniać bezpieczeństwo konstrukcji przy wietrze i opadach. W materiałach branżowych pojawiają się wartości rzędu 20–30 cm od krawędzi, a także praktyczne zalecenia utrzymania około 0,5 m, co poprawia odporność na podrywanie wiatrem i ułatwia serwis [4][8]. Zachowanie marginesu brzegowego wpływa bezpośrednio na stabilność i trwałość połączeń z połacią [4][8].

Rozstaw między rzędami na dachach płaskich powinien zapobiegać samocieniowaniu i uwzględniać wysokość konstrukcji przy wybranym kącie. Najczęściej zaleca się około 50–70 cm jako punkt wyjścia do obliczeń rozkładu [2]. Zbyt małe odległości zwiększają zacienienie, szczególnie zimą przy niskim słońcu [2][5]. W każdej konfiguracji należy też przewidzieć prześwit i kanały powietrzne pod modułami, bo dobra cyrkulacja obniża temperaturę pracy i sprzyja sprawności [6][7].

Dach skośny a dach płaski: co się różni?

Na dachu skośnym montaż jest zwykle prostszy, ponieważ połać często ma już nachylenie zbliżone do pożądanego 30–40 stopni, co ogranicza potrzebę rozbudowanych konstrukcji wsporczych [3][8]. Dzięki temu można skupić się na optymalizacji azymutu, unikaniu cienia i zachowaniu stref brzegowych [3][8][9].

Na dachu płaskim stosuje się systemy wsporcze z odpowiednim kątem, a kluczowe stają się: właściwy kąt konstrukcji, odstępy między rzędami i ocena obciążenia wiatrem, ponieważ większa wysokość zestawów wpływa na zacienienie i siły działające na mocowania [2][3][5]. W obu przypadkach trzeba utrzymać drożną wentylację pod modułami i przewidzieć przebieg przewodów oraz miejsce na urządzenia elektryczne [5][6][7].

Jak zaplanować układ modułów do geometrii połaci?

Układ pionowy lub poziomy względem połaci należy dobrać do wielkości i kształtu dostępnej powierzchni oraz rozmieszczenia przeszkód. Na mniejszych połaciach konfiguracja pionowa bywa korzystna pod względem wykorzystania szerokości, co ułatwia dopasowanie siatki modułów bez kolizji z elementami dachu [1]. W planowaniu trzeba uwzględnić wymiary i tolerancje wymiarowe modułów, które wpływają na to, ile paneli realnie zmieści się w rzędzie lub kolumnie.

Poza samą siatką modułów przewiduj korytarze serwisowe oraz przebieg okablowania DC i AC, a także miejsce na falownik i zabezpieczenia, aby dostęp do komponentów nie był utrudniony i by uniknąć dodatkowych zacienień wynikających z poprowadzonych tras kablowych lub osprzętu [4][7].

Jak zapewnić wentylację i trwałość montażu?

Sprawna wentylacja pod modułami obniża temperaturę pracy, co ogranicza straty temperaturowe i wspiera długowieczność instalacji. Projektując rozstaw i wysokość konstrukcji, należy przewidzieć prześwit oraz nie blokować przepływu powietrza elementami montażowymi [6][7]. Dobra cyrkulacja powietrza to równie ważny element, co azymut i kąt, bo przekłada się na stabilniejszą sprawność w upalne dni [6][7].

Trwałość mocowania zależy od właściwego doboru systemu montażowego do typu poszycia, prawidłowego zakotwienia lub balastowania oraz szczelności przejść i połączeń. Składowe systemu, takie jak szyny, haki dachowe, uchwyty czy balasty i kotwy, muszą być dobrane do charakteru połaci i obciążeń środowiskowych [3][5]. Prawidłowy montaż, dopasowany do poszycia, wraz z zachowaniem stref brzegowych i zasad prowadzenia przewodów, minimalizuje ryzyko uszkodzeń oraz nieszczelności [4][8].

Kiedy układ wschód zachód ma sens?

Układ wschód zachód uzasadnia się wtedy, gdy zależy na równomiernym profilu produkcji rozłożonym na poranek i popołudnie, kosztem niższych mocy szczytowych względem ustawienia na południe [1][10]. Na dachach płaskich bywa łączony z mniejszym kątem rzędu 15–20 stopni jako kompromis między uzyskiem, zagęszczeniem modułów a oddziaływaniem wiatru i ograniczeniem wzajemnych cieni [3][5]. Decyzję należy poprzeć analizą azymutu, wysokości konstrukcji i wymaganego rozstawu rzędów, aby uniknąć samocieniowania [1][2][5].

Jakie są kroki planowania rozmieszczenia?

• Oceń azymut i dostępne połacie, preferując ustawienie możliwie bliskie południa lub wariant południowy wschód albo południowy zachód, jeśli ograniczenia dachu to wymuszają [1][10].
• Zmapuj źródła cienia przez cały dzień i rok, uwzględniając kominy, lukarny, anteny, drzewa oraz potencjalne wzajemne zacienianie się rzędów [9][7].
• Dobierz kąt nachylenia w granicach 30–40 stopni lub kompromisowo 15–20 stopni na dachach płaskich, biorąc pod uwagę wpływ na uzysk roczny i wysokość konstrukcji [2][3][5][7].
• Wyznacz strefy brzegowe i odległości od krawędzi oraz kalenicy, przyjmując co najmniej kilkadziesiąt centymetrów i praktycznie około 0,5 m dla zwiększenia odporności na wiatr, jeśli warunki to uzasadniają [4][8].
• Oblicz rozstaw rzędów tak, aby uniknąć samocieniowania przy niskim słońcu. Na start przyjmij 50–70 cm i zweryfikuj w odniesieniu do wysokości i kąta konstrukcji [2][5].
• Dobierz układ pionowy lub poziomy do geometrii połaci oraz wymiarów modułów, aby maksymalnie wykorzystać dostępne miejsce bez kolizji z przeszkodami [1].
• Zapewnij trasy okablowania i lokalizację falownika oraz osprzętu, z myślą o serwisie i braku dodatkowego zacienienia [4][7].
• Wybierz konstrukcję montażową adekwatną do pokrycia dachu i obciążeń środowiskowych, dbając o szczelność i właściwe mocowanie oraz o kanały wentylacyjne pod modułami [3][5][8][6].

Jakich błędów unikać przy rozmieszczeniu?

• Ustawienie z dala od kierunków południowych bez uzasadnienia lub bez świadomości spadku rocznych uzysków względem południa [1][10].
• Niedoszacowanie wpływu cienia, w tym cieni od elementów dachu i wzajemnego zacieniania rzędów, co może silnie ograniczać pracę całych łańcuchów modułów [9][7].
• Nieodpowiedni kąt nachylenia, nieuwzględniający relacji między uzyskiem, wysokością konstrukcji i ryzykiem cienia, zwłaszcza na dachach płaskich [2][3][5][7].
• Zbyt małe odstępy od krawędzi połaci lub pominięcie stref brzegowych, co podnosi ryzyko uszkodzeń przy silnym wietrze i utrudnia serwis [4][8].
• Zbyt mały rozstaw między rzędami, skutkujący samocieniowaniem i spadkiem produkcji przy niskim słońcu [2][5].
• Brak zapewnienia prawidłowej wentylacji pod modułami, co powoduje przegrzewanie i spadek sprawności [6][7].
• Niedopasowanie konstrukcji i mocowań do typu pokrycia oraz brak troski o szczelność przejść, co grozi nieszczelnościami i obniża trwałość instalacji [8].
• Brak planu dla tras kablowych i lokalizacji falownika, co utrudnia eksploatację i może generować dodatkowe, niepotrzebne zacienienia [4][7].

Podsumowanie

Aby skutecznie rozmieścić panele fotowoltaiczne na dachu domu, najpierw ustaw azymut możliwie blisko południa, dobierz kąt 30–40 stopni, wyznacz strefy brzegowe i odpowiedni rozstaw rzędów, unikaj cienia i zapewnij sprawną wentylację pod modułami [1][2][3][4][5][6][7]. Na dachach płaskich korzystaj z konstrukcji wsporczych i kontroluj wzajemne zacienianie, a w razie potrzeby rozważ układ wschód zachód dla równomiernej produkcji w ciągu dnia [1][2][3][10][5]. Każdy z tych kroków bezpośrednio przekłada się na roczny uzysk energii, trwałość i bezpieczeństwo całej instalacji [2][8][7].
