Jak zrobić schemat instalacji fotowoltaicznej krok po kroku?

Czym jest schemat instalacji fotowoltaicznej?

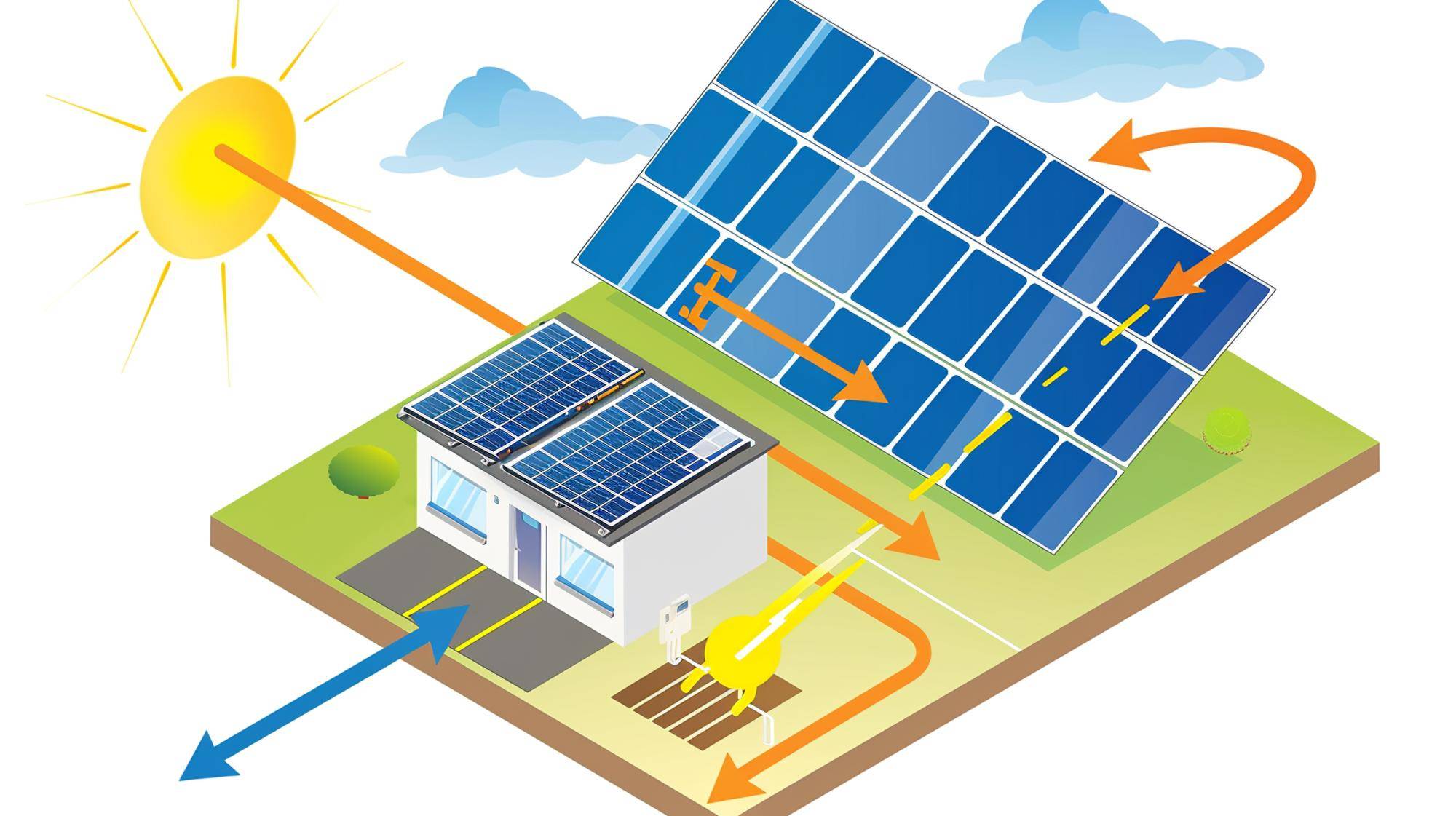

Schemat instalacji fotowoltaicznej to uporządkowany plan połączeń wszystkich elementów systemu PV: modułów, okablowania DC, zabezpieczeń, falownika oraz ochrony po stronie AC i punktu przyłączenia do budynku lub sieci. Jego celem jest bezpieczna, zgodna z normami i wydajna praca całego układu [2][5][3].

W ujęciu funkcjonalnym moduły PV wytwarzają prąd stały, który przez zabezpieczenia i rozłączniki trafia do falownika. Falownik zamienia energię DC na prąd przemienny do wykorzystania w instalacji domowej albo do oddania do sieci. Dlatego w schemacie zawsze rozróżnia się obwody DC i AC oraz precyzyjnie definiuje aparaturę łączeniową, zabezpieczenia oraz połączenia ochronne [2][5][3].

Kluczowe pojęcia, które powinny pojawić się w schemacie, to moduł PV, string, falownik lub inwerter, skrzynka przyłączeniowa, zabezpieczenia nadprądowe, ogranicznik przepięć SPD, rozłącznik DC, uziemienie i rozdzielnica AC [2][5][3].

Jak zaplanować schemat krok po kroku?

Projektowanie schematu rozpoczyna się od audytu miejsca montażu z oceną orientacji, nachylenia i zacienienia. Na tej podstawie dobiera się układ modułów, konstrukcję i trasy kablowe, a następnie definiuje stringi, falownik, zabezpieczenia, ochronę przeciwprzepięciową, uziemienie i sposób przyłączenia. Na końcu przewiduje się uruchomienie i testy potwierdzające prawidłowość schematu [1][4].

• Analiza lokalizacji, orientacji i zacienienia oraz decyzje montażowe i trasy okablowania [1][4].
• Dobór konfiguracji modułów i wyznaczenie stringów z parametrami napięciowo-prądowymi [3].
• Dobór falownika z uwzględnieniem napięć wejściowych, zakresów pracy i zgodności z normami [6][3].
• Dobór zabezpieczeń DC i AC, ograniczników przepięć, rozłączników oraz RCD jeśli wymagany [2][7][8].
• Projekt tras kablowych, przekrojów, uziemienia i integracji SPD z systemem ochrony [1][9][4].
• Przygotowanie procedury uruchomienia i testów funkcjonalnych oraz bezpieczeństwa [1][4].

Wytyczne dla budynków określa IEC 60364-7-712 obejmująca projektowanie, instalację i utrzymanie zasilania PV, co wpływa bezpośrednio na treść schematu oraz dobór aparatury [2].

Na czym polega logika podziału na część DC, konwersji i AC?

W schemacie należy wyraźnie rozdzielić obwody DC oraz AC, ponieważ mają różne wymagania w zakresie izolacji, doboru zabezpieczeń, aparatury łączeniowej i sposobów testowania. Część konwersji energii zlokalizowana jest w falowniku, który łączy strefy DC i AC [2][7][8].

Typowy łańcuch połączeń w schemacie wygląda następująco: moduły PV oraz ich stringi, zabezpieczenia stringów lub skrzynka łączeniowa, ograniczniki przepięć DC, rozłącznik DC, wejście DC falownika, zabezpieczenia AC i ograniczniki przepięć AC aż do rozdzielnicy budynku lub sieci [3].

Ile modułów w stringu i jak je konfigurować?

Konfiguracja stringów może być szeregowa, równoległa lub mieszana. Wybór wpływa na napięcie i prąd systemu, a zatem na wszystkie kolejne decyzje w schemacie oraz ograniczenia po stronie falownika i zabezpieczeń.

Dobór liczby modułów w stringu musi uwzględniać maksymalne napięcie wejściowe falownika oraz napięcie jałowe w niskiej temperaturze. Zbyt duża liczba modułów w szeregu może przekroczyć dopuszczalne napięcie urządzenia i naruszyć kryteria bezpieczeństwa schematu [3].

Jak dobrać i umieścić zabezpieczenia DC?

Zabezpieczenia po stronie DC muszą być dobrane do specyfiki fotowoltaiki, w tym możliwości wystąpienia prądów wstecznych oraz charakteru źródła prądu stałego. Stosuje się dedykowane bezpieczniki i wyłączniki przeznaczone do DC w instalacjach PV [2][8].

Standardy wymagają użycia odpowiednich dla PV bezpieczników nadprądowych, w tym gPV lub równoważnych urządzeń zgodnych z właściwymi normami, a także rozłączników izolacyjnych DC dostępnych w schemacie serwisowym i awaryjnym [2][8].

W schemacie umieszcza się również zabezpieczenia stringów oraz rozłącznik DC przed falownikiem. Ta kolejność służy ograniczeniu skutków uszkodzeń oraz bezpiecznemu serwisowaniu układu [2][3].

Jak zaprojektować ochronę przeciwprzepięciową?

Ochrona przeciwprzepięciowa jest krytyczna szczególnie w instalacjach dachowych oraz przy długich trasach kablowych. Dobór SPD na stronie DC musi uwzględniać napięcie systemu PV oraz konfigurację uziemienia. Po stronie AC SPD powinny tworzyć spójny układ z zabezpieczeniami rozdzielnicy i koordynować poziomy ochrony [7][9][3].

W schemacie można wskazać kolejność elementów ochronnych po stronie DC i AC, tak aby SPD chroniły wejścia falownika oraz przewody. Porządek elementów w schemacie obejmuje stringi PV, bezpieczniki stringów, SPD w skrzynce łączeniowej, rozłącznik DC, wejście DC falownika, zabezpieczenia AC, SPD AC oraz rozdzielnicę [3].

Jak wybrać i wpiąć falownik zgodnie z normami?

Falownik jako element konwersji energii łączy obwody DC i AC, dlatego jego bezpieczeństwo i kompatybilność z siecią są kluczowe. Zgodność z normami bezpieczeństwa przekształtników fotowoltaicznych, w tym IEC 62109-1 oraz IEC 62109-2, stanowi podstawowy wymóg projektowy i zakupowy [6].

W instalacjach przyłączanych do sieci istotne są funkcje ochrony przed wyspowaniem oraz zgodność aparatury z wymaganiami operatora. Te wymagania wpływają na parametry falownika, sposób sterowania i elementy towarzyszące w części AC schematu [10][3].

W określonych konfiguracjach po stronie AC może być wymagany wyłącznik różnicowoprądowy odpowiedniego typu. W materiałach branżowych podkreśla się zastosowanie RCD typu B zależnie od konstrukcji układu i charakteru prądów upływu generowanych przez falownik [2].

Dlaczego trasy kablowe i uziemienie są krytyczne?

Właściwe prowadzenie kabli oraz dobór tras minimalizują straty energii, ograniczają ryzyko uszkodzeń i zwiększają niezawodność systemu. Efektywne rozmieszczenie przewodów DC i AC, utrzymanie separacji oraz odpowiednie przekroje przewodów są elementami, które należy pokazać w schemacie i dokumentacji wykonawczej [1][4].

System uziemiający i wyrównanie potencjałów muszą współpracować z SPD oraz konstrukcją montażową i ramkami modułów. Prawidłowe uziemienie jest kluczowe dla skuteczności ochrony przepięciowej oraz bezpieczeństwa przeciwporażeniowego w całym układzie [9][4].

Co z instalacjami on-grid i wymaganiami przyłączenia?

W instalacjach domowych często stosuje się układ on-grid współpracujący z siecią elektroenergetyczną. Schemat takiej instalacji musi uwzględniać elementy przyłączeniowe, ochronę przeciwprzepięciową po stronie AC, odpowiednie zabezpieczenia oraz procedury synchronizacji i odłączenia od sieci [2][4].

Kwestią krytyczną jest ochrona przed wyspowaniem i zgodność z wymaganiami połączenia z siecią określanymi przez operatora. To determinuje parametry zabezpieczeń, logikę sterowania falownika oraz dodatkowe urządzenia w torze AC [10][3].

Kiedy schemat wygląda inaczej?

Przy instalacjach z mikroinwerterami konwersja energii następuje na poziomie każdego modułu, co zmienia strukturę schematu. Inaczej rozmieszcza się zabezpieczenia, inaczej przedstawia się połączenia AC oraz integrację z rozdzielnicą w budynku.

Jak wygląda pełna sekwencja montażu i uruchomienia systemu?

Materiały projektowe i instruktażowe opisują zunifikowaną kolejność: montaż konstrukcji nośnej, montaż modułów, wykonanie połączeń złącz, montaż skrzynki rozdzielczej, ułożenie przewodów, montaż falownika oraz uruchomienie z testami. W instalacjach dachowych podkreśla się także wczesne uziemienie konstrukcji i ramek, a następnie prowadzenie okablowania DC i AC zgodnie z przyjętym schematem [1][4].

Przed załączeniem należy potwierdzić zgodność napięciowo-prądową stringów z parametrami falownika, sprawdzić aparaturę zabezpieczeniową DC i AC, działanie SPD oraz funkcje niezbędne dla współpracy z siecią w tym ochronę przed wyspowaniem. Etap testów zamyka proces przejścia od schematu do pracy instalacji [10][3][4].

Dlaczego zgodność z normami i logika doboru są tak ważne?

Podstawowa koncepcja projektu polega na takim ułożeniu elementów, aby układ był bezpieczny, zgodny z normami i miał prawidłowe parametry napięciowo-prądowe. Niewłaściwa liczba modułów w stringu może przekroczyć dopuszczalne napięcie falownika, a źle dobrane zabezpieczenia nie ochronią przed przeciążeniem lub przepięciami. Schemat powinien więc jednoznacznie odzwierciedlać dobór komponentów oraz separację obwodów DC i AC w duchu IEC 60364-7-712 oraz norm bezpieczeństwa przekształtników [2][6][8][3].

Jak powinna wyglądać finalna struktura schematu?

Finalny schemat powinien czytelnie prezentować trzy warstwy: część DC z modułami, stringami, bezpiecznikami, SPD i rozłącznikiem DC, sekcję konwersji w falowniku oraz część AC z zabezpieczeniami, SPD i przyłączeniem do rozdzielnicy lub sieci. Dodatkowo musi uwzględniać uziemienie konstrukcji i ramek modułów oraz koordynację ochrony przepięciowej z systemem uziemiającym [2][7][9][3][4].

Współczesne rozwiązania kładą nacisk na integrację SPD, ochronę przeciwpożarową i wymagania bezpieczeństwa falowników oraz urządzeń towarzyszących. Te założenia powinny być widoczne w schemacie oraz listach elementów, aby całość spełniała bieżące krycia normatywne i eksploatacyjne [10][6][9][3].
